Cách đọc thông số Isolator: 2P, 3P, 4P, 20A, 32A, 63A, AC22A, AC23A đúng chuẩn

Khi tìm mua cầu dao cách ly, nhiều người thấy các ký hiệu như 2P, 3P, 4P, 20A, 32A, 63A hay AC22A nhưng chưa hiểu rõ ý nghĩa. Điều này dễ dẫn đến chọn sai thiết bị hoặc dùng chưa đúng nhu cầu. Nếu bạn chưa nắm khái niệm cơ bản, có thể xem trước bài isolator là gì

Bài viết dưới đây sẽ giúp bạn đọc nhanh các thông số Isolator phổ biến để chọn đúng sản phẩm phù hợp với hệ điện và mục đích sử dụng.

Vì sao cần hiểu thông số Isolator trước khi mua?

Isolator là thiết bị dùng để cách ly nguồn điện khi cần kiểm tra, sửa chữa hoặc bảo trì. Tuy nhiên, nếu không hiểu các ký hiệu trên thiết bị, người dùng rất dễ mua nhầm loại không phù hợp.

Việc hiểu thông số sẽ giúp bạn chọn đúng thiết bị; còn nếu muốn đi sâu vào tiêu chí chọn theo nhu cầu thực tế, bạn có thể xem thêm bài cách chọn cầu dao cách ly Isolator

Một số lỗi thường gặp gồm:

• Chọn sai số cực so với hệ điện
• Chọn dòng định mức quá thấp hoặc quá cao
• Không để ý nhóm ứng dụng của thiết bị
• Bỏ qua cấp bảo vệ khi lắp ngoài trời hoặc môi trường ẩm

Vì vậy, đọc hiểu thông số là bước rất quan trọng trước khi quyết định mua.

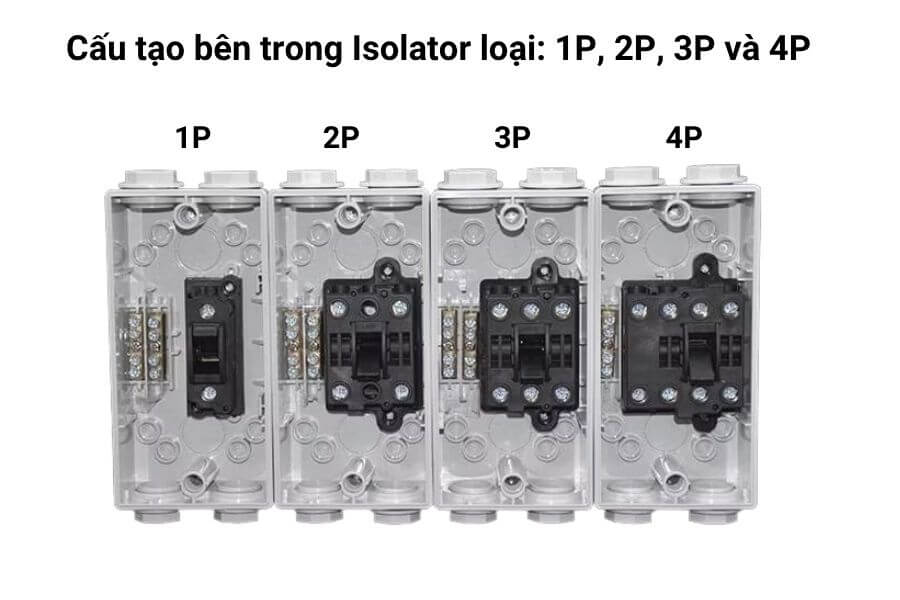

Thông số 1P, 2P, 3P, 4P trên Isolator là gì?

Đây là nhóm thông số thể hiện số cực của thiết bị. Mỗi cấu hình số cực sẽ phù hợp với từng kiểu hệ thống khác nhau; bạn có thể xem thêm bài ứng dụng thực tế của Isolator trong hệ thống điện để hình dung rõ hơn

Isolator 1P là gì?

1P nghĩa là thiết bị có 1 cực, thường dùng để ngắt một đường dây pha. Loại này thường xuất hiện ở các ứng dụng đơn giản.

Isolator 2P là gì?

2P nghĩa là thiết bị có 2 cực, thường dùng trong hệ điện 1 pha khi cần ngắt đồng thời dây pha và dây trung tính.

Loại này khá phổ biến trong dân dụng, ví dụ như:

• Máy nước nóng
• Điều hòa
• Tủ điện nhánh
• Một số tải 1 pha cần cách ly rõ ràng

Isolator 3P là gì?

3P nghĩa là thiết bị có 3 cực, thường dùng cho hệ điện 3 pha không cần ngắt dây trung tính.

Loại này hay dùng cho:

• Động cơ
• Máy bơm 3 pha
• Tủ điện công nghiệp
• Hệ thống máy móc

Isolator 4P là gì?

4P nghĩa là thiết bị có 4 cực, thường hiểu là 3 pha + trung tính. Loại này phù hợp khi cần ngắt toàn bộ các dây liên quan trong hệ thống 3 pha.

Thông số 20A, 32A, 40A, 63A, 100A là gì?

Đây là dòng điện định mức của Isolator. Hiểu đơn giản, đây là mức dòng mà thiết bị có thể làm việc an toàn trong điều kiện phù hợp.

Ví dụ:

• 20A: tải nhỏ
• 32A: tải dân dụng hoặc bán công nghiệp
• 40A: tải trung bình
• 63A: tải lớn hơn, khá phổ biến trong tủ điện
• 100A: dùng cho hệ thống yêu cầu dòng cao hơn

Có nên chọn Isolator dòng cao hơn tải thực tế không?

Có thể, nhưng nên chọn hợp lý. Nhiều người thường chọn có dự phòng để thiết bị vận hành ổn định hơn, nhưng không nên chọn quá chênh lệch so với nhu cầu thực tế.

Khi chọn dòng định mức, bạn nên xét thêm:

• Công suất tải
• Dây dẫn
• Hệ điện sử dụng
• Môi trường lắp đặt
• Thiết bị đi kèm trong tủ điện

AC22A là gì?

AC22A là ký hiệu thể hiện nhóm ứng dụng của thiết bị trong điều kiện đóng cắt tải. Nói đơn giản, đây không chỉ là thông số tên gọi mà còn cho biết thiết bị phù hợp với loại ứng dụng nào trong thực tế.

Với người mua hàng, AC22A là một thông số quan trọng vì nó giúp phân biệt giữa các dòng thiết bị có cùng số cực và cùng dòng định mức nhưng khác mục đích sử dụng.

AC23A là gì? Khác gì AC22A?

AC23A cũng là một nhóm ứng dụng của thiết bị đóng cắt. So với AC22A, AC23A thường được hiểu là phù hợp hơn với các tải có yêu cầu đóng cắt cao hơn, đặc biệt là tải cảm ứng hoặc tải dạng động cơ.

Ngoài nhóm ứng dụng như AC22A hay AC23A, người dùng cũng nên phân biệt rõ chức năng của thiết bị qua bài isolator và MCB khác nhau thế nào

Hiểu ngắn gọn:

• AC22A: phù hợp với nhiều tải thông dụng
• AC23A: phù hợp hơn với một số tải có yêu cầu khắt khe hơn

Khi chọn thiết bị, bạn nên xem kỹ thông số kỹ thuật thay vì chỉ nhìn vào số ampe.

Thông số IP65, IP66, IP67 là gì?

Đây là cấp bảo vệ của vỏ thiết bị trước bụi và nước.

Thông số IP đặc biệt quan trọng khi Isolator được lắp ở các vị trí như:

• Ngoài trời
• Khu vực ẩm
• Nhà xưởng nhiều bụi
• Nơi có nước bắn vào thiết bị
• Hệ thống điện mặt trời
• Máy bơm đặt ngoài trời

Khi nào cần quan tâm đến cấp IP?

Nếu thiết bị chỉ lắp trong tủ điện trong nhà, cấp IP có thể không phải yếu tố ưu tiên hàng đầu.

Ngược lại, nếu lắp ở môi trường ẩm, bụi hoặc ngoài trời, bạn nên chọn loại có cấp bảo vệ phù hợp để tăng độ bền và an toàn khi sử dụng.

Cách đọc nhanh một mã Isolator trong thực tế

Ví dụ bạn gặp một sản phẩm ghi:

Isolator AC22A 4P 63A

Bạn có thể hiểu như sau:

• Isolator: cầu dao cách ly
• AC22A: nhóm ứng dụng
• 4P: 4 cực
• 63A: dòng điện định mức 63A

Nếu sản phẩm có thêm IP66, điều đó cho biết thiết bị có khả năng bảo vệ tốt hơn trước bụi và nước.

5 lưu ý quan trọng khi đọc thông số Isolator

1. Không chỉ nhìn vào số ampe

Dòng định mức quan trọng, nhưng chưa đủ. Bạn còn cần xem số cực, môi trường lắp đặt và nhóm ứng dụng.

2. Chọn đúng số cực theo hệ điện

Hệ 1 pha thường dùng 2P, còn hệ 3 pha thường dùng 3P hoặc 4P tùy sơ đồ điện.

3. Không bỏ qua thông số IP

Nếu lắp ngoài trời hoặc nơi ẩm, bụi thì cấp IP là thông số rất quan trọng.

4. Xem kỹ nhóm ứng dụng AC22A, AC23A

Thông số này giúp bạn chọn đúng thiết bị theo tải và điều kiện sử dụng.

5. Luôn đối chiếu với nhu cầu thực tế

Máy bơm, điều hòa, tủ điện hay điện mặt trời có thể cần tiêu chí chọn khác nhau.

Câu hỏi thường gặp

Isolator 2P và 4P khác nhau thế nào?

Khác nhau ở số cực ngắt. 2P thường dùng cho hệ 1 pha, còn 4P thường dùng cho hệ 3 pha có trung tính.

63A có tốt hơn 32A không?

Không hẳn. 63A không phải luôn tốt hơn, mà chỉ phù hợp hơn nếu hệ thống cần mức dòng đó.

AC22A có phải lúc nào cũng đủ dùng không?

Không. Điều này còn phụ thuộc vào loại tải và mục đích sử dụng thực tế.

Kết luận

Hiểu đúng thông số Isolator sẽ giúp bạn chọn thiết bị chính xác hơn, tránh mua sai và dễ đối chiếu sản phẩm khi cần lắp đặt.

Nếu bạn đang tìm model có cấu hình cụ thể như 2P, 4P, 63A hoặc cấp bảo vệ IP cao, có thể tham khảo thêm các dòng Isolator Legrand hoặc Isolator Hager
