Cách đấu công tắc điện 1 chiều với bóng đèn và ổ cắm

Cách đấu công tắc điện 1 chiều đúng nguyên tắc là đưa dây pha L qua công tắc rồi nối đến bóng đèn, trong khi dây trung tính N đi trực tiếp đến đèn. Nhờ đó, khi tắt công tắc, dây pha cấp cho bóng đèn được ngắt, giúp sử dụng và kiểm tra an toàn hơn.

Bài viết dưới đây trình bày sơ đồ đấu một công tắc với một bóng đèn, cách kết hợp cùng ổ cắm ba chấu và những bước kiểm tra an toàn trước khi cấp điện.

Cách đấu công tắc điện 1 chiều với 1 bóng đèn

Công tắc điện 1 chiều dùng để bật hoặc tắt đèn và thiết bị điện từ một vị trí cố định. Bạn có thể tham khảo bài viết công tắc 1 chiều là gì để hiểu thêm về cấu tạo, ký hiệu đầu nối và nguyên lý hoạt động.

Nguyên lý đấu công tắc 1 chiều với bóng đèn

Trong mạch một công tắc điều khiển một bóng đèn, dây pha L từ nguồn được đưa vào chân L/COM của công tắc. Chân ra L1, số 1 hoặc ký hiệu mũi tên nối đến đầu pha của bóng đèn; dây trung tính N nối trực tiếp từ nguồn đến đầu còn lại của đèn. Công tắc sẽ đóng hoặc ngắt dây pha cấp cho bóng đèn.

Ký hiệu đầu nối có thể khác nhau giữa các hãng. Cần kiểm tra sơ đồ trên thân sản phẩm hoặc tài liệu kỹ thuật, không đấu dây chỉ dựa vào vị trí của các chân.

Các bước đấu công tắc điện 1 chiều với bóng đèn

1. Ngắt MCB và kiểm tra để xác nhận mạch đã mất điện.
2. Chuẩn bị công tắc, bóng đèn, dây dẫn và dụng cụ cách điện phù hợp.
3. Xác định chân L/COM và chân ra L1 hoặc số 1 trên công tắc.
4. Đấu dây pha L từ nguồn vào chân L/COM của công tắc.
5. Nối chân L1 của công tắc với đầu pha của bóng đèn.
6. Nối dây trung tính N từ nguồn trực tiếp với đầu còn lại của bóng đèn.
7. Siết chặt đầu nối, kiểm tra lõi dây không bị hở và lắp mặt che trước khi cấp điện thử.

Công tắc phải ngắt dây pha L, không nên đặt trên dây trung tính N. Nếu không xác định được dây dẫn hoặc ký hiệu đầu nối, hãy nhờ kỹ thuật viên điện thực hiện.

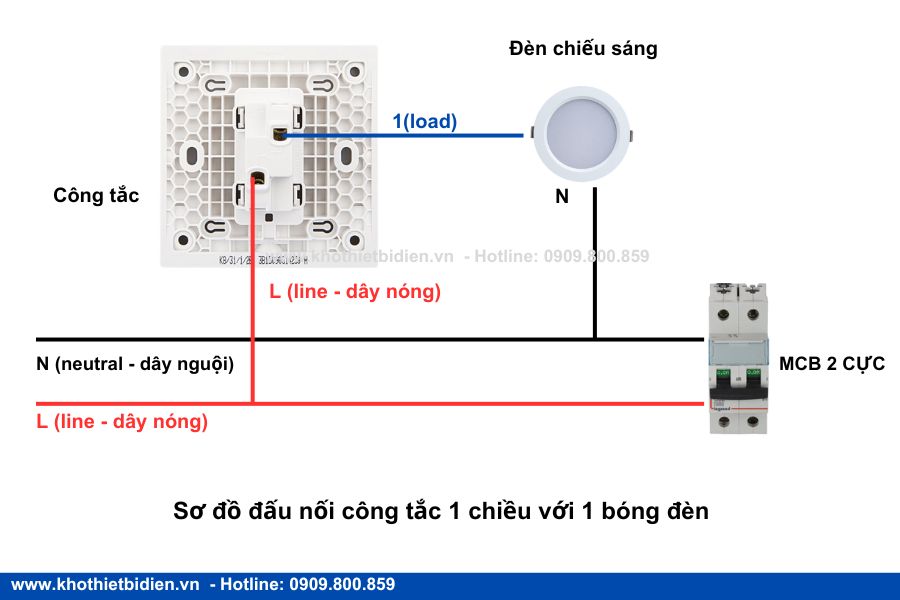

Chi tiết sơ đồ hướng dẫn cách lắp công tắc điện 1 chiều chi tiết:

Cách đấu công tắc điện 1 chiều với 1 ổ cắm ba chấu

Khi lắp công tắc và ổ cắm ba chấu trên cùng một mặt, công tắc dùng để điều khiển bóng đèn, còn ổ cắm được cấp điện độc lập. Cách bố trí này giúp tiết kiệm diện tích và thuận tiện sử dụng tại các khu vực phù hợp.

Sau khi ngắt MCB và xác nhận mạch đã mất điện, tiến hành đấu nối như sau:

1. Chia dây pha L từ nguồn đến chân L của ổ cắm và chân L/COM của công tắc.
2. Nối chân ra L1 của công tắc với đầu pha của bóng đèn.
3. Nối dây trung tính N trực tiếp đến chân N của ổ cắm và đầu còn lại của bóng đèn.
4. Nối dây bảo vệ PE vào chân tiếp địa E của ổ cắm; tuyệt đối không nối chung chân E với dây N.
5. Kiểm tra, siết chặt các đầu nối và lắp mặt che hoàn chỉnh trước khi cấp điện thử.

Ký hiệu đầu nối có thể khác nhau tùy sản phẩm, vì vậy cần đối chiếu sơ đồ của nhà sản xuất. Với nhà vệ sinh hoặc khu vực ẩm, ổ cắm phải được lắp ở vị trí và vùng an toàn, có cấp bảo vệ cùng thiết bị chống dòng rò phù hợp. Nếu không có chuyên môn về điện, hãy nhờ kỹ thuật viên thực hiện.

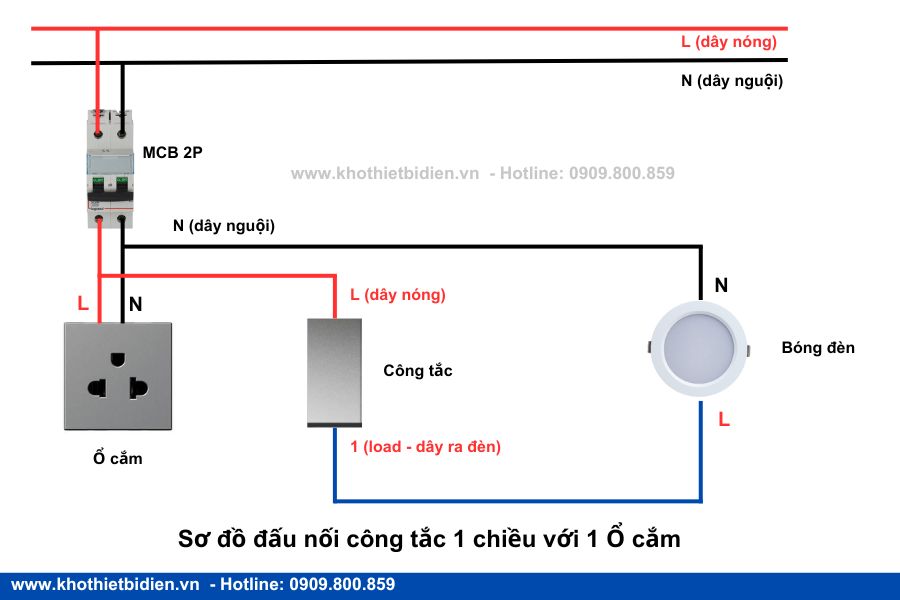

Chi tiết sơ đồ hướng dẫn qua hình:

Những lỗi thường gặp trong quá trình đấu nối

• Đặt công tắc trên dây N thay vì dây pha L.
• Nhầm chân L/COM với chân L1.
• Mối nối lỏng, lõi đồng hở hoặc dây tuốt quá dài.
• Bỏ qua dây tiếp địa của ổ cắm ba chấu.
• Cấp điện kiểm tra trước khi lắp mặt che và kiểm tra toàn bộ mối nối.

Lưu ý an toàn khi đấu công tắc điện

Trước khi thao tác, phải ngắt MCB của mạch và dùng thiết bị phù hợp để xác nhận đã mất điện. Không chỉ dựa vào vị trí OFF của công tắc.

• Chọn công tắc, ổ cắm có nguồn gốc và thông số kỹ thuật rõ ràng.
• Sử dụng dây dẫn có tiết diện phù hợp với tải.
• Không để lõi đồng hở hoặc đầu nối bị lỏng.
• Lắp đầy đủ mặt che trước khi cấp điện kiểm tra.
• Với khu vực ẩm, phải lựa chọn thiết bị, vị trí lắp và biện pháp bảo vệ phù hợp.
• Nếu không xác định được dây L, N, PE hoặc đầu nối trên thiết bị, hãy nhờ kỹ thuật viên điện thực hiện.

Câu hỏi thường gặp

Công tắc 1 chiều nên ngắt dây L hay dây N?

Trong mạch này, công tắc nên ngắt dây pha L, còn dây trung tính N nối trực tiếp đến bóng đèn. Tuy nhiên, trước khi kiểm tra hoặc thay đèn vẫn phải ngắt MCB và xác nhận mạch đã mất điện.

Chân L và L1 trên công tắc khác nhau thế nào?

Chân L hoặc COM nhận dây pha từ nguồn, còn chân L1 hoặc số 1 nối đến bóng đèn. Ký hiệu có thể khác nhau tùy sản phẩm nên cần kiểm tra sơ đồ của nhà sản xuất.

Công tắc 1 chiều có điều khiển đèn từ hai vị trí không?

Không. Muốn điều khiển một bóng đèn từ hai vị trí, bạn cần sử dụng hai công tắc 2 chiều.

Có nên tự đấu công tắc điện tại nhà không?

Chỉ nên thực hiện khi có kiến thức và dụng cụ phù hợp. Phải ngắt MCB, kiểm tra xác nhận mạch đã mất điện trước khi thao tác; nếu không chắc chắn, hãy nhờ thợ điện chuyên môn.

Kết luận

Cách đấu công tắc điện 1 chiều cần tuân thủ nguyên tắc đưa dây pha L qua công tắc, trong khi dây trung tính N nối trực tiếp đến bóng đèn. Khi kết hợp với ổ cắm ba chấu, cần nối đúng các chân L, N, E và không được nối chung dây bảo vệ PE với dây trung tính N.

Ký hiệu đầu nối có thể khác nhau giữa các sản phẩm, vì vậy cần kiểm tra sơ đồ của nhà sản xuất trước khi thực hiện. Nếu không có kiến thức và dụng cụ kiểm tra điện phù hợp, hãy liên hệ kỹ thuật viên để được hỗ trợ lắp đặt an toàn.
