Công tắc 1 chiều là gì? Cấu tạo, nguyên lý và ứng dụng

Công tắc 1 chiều là thiết bị đóng – ngắt dùng để điều khiển đèn hoặc thiết bị điện từ một vị trí. Loại công tắc này thường có hai đầu nối, gồm chân nhận dây pha ký hiệu L/COM và chân ra tải ký hiệu L1, số 1 hoặc mũi tên tùy nhà sản xuất.

Bài viết dưới đây giải thích cấu tạo, nguyên lý hoạt động, ứng dụng và điểm khác biệt giữa công tắc 1 chiều với công tắc 2 chiều, đồng thời hướng dẫn cách lựa chọn sản phẩm phù hợp với tải và vị trí lắp đặt.

Công tắc 1 chiều là gì?

Công tắc 1 chiều là loại công tắc điện dùng để bật hoặc tắt một thiết bị từ một vị trí điều khiển duy nhất. Khi thao tác, công tắc đóng hoặc làm gián đoạn đường dẫn điện đến tải, thường là bóng đèn hoặc thiết bị có thông số phù hợp.

Đây là loại công tắc được sử dụng phổ biến trong nhà ở, văn phòng và công trình thương mại nhờ cấu tạo gọn, cách sử dụng đơn giản và dễ bố trí theo từng khu vực.

Cần lưu ý rằng “1 chiều” nói về cách điều khiển thiết bị tại một vị trí, không phải chiều di chuyển của dòng điện. Công tắc cũng chỉ thực hiện chức năng điều khiển, không thay thế MCB, RCBO hoặc thiết bị bảo vệ quá tải, ngắn mạch và dòng rò.

Bạn có thể tìm hiểu tổng quan về chức năng và các loại công tắc điện hoặc tham khảo các mẫu công tắc 1 chiều chính hãng theo thương hiệu, dòng điện định mức và kiểu lắp đặt.

Cấu tạo của công tắc 1 chiều

Cấu tạo cụ thể có thể khác nhau giữa các dòng sản phẩm, nhưng một công tắc 1 chiều cơ bản thường gồm:

• Vỏ và phím công tắc: Làm từ vật liệu cách điện, giúp bảo vệ bộ phận dẫn điện và hỗ trợ thao tác bật, tắt.
• Tiếp điểm: Đóng hoặc tách đường dẫn điện khi người dùng thay đổi trạng thái công tắc.
• Chân nhận nguồn: Thường được ký hiệu L hoặc COM.
• Chân ra tải: Có thể mang ký hiệu L1, số 1 hoặc mũi tên.
• Đầu kẹp dây: Sử dụng vít siết hoặc cơ cấu kẹp nhanh để cố định dây dẫn.

Ký hiệu và vị trí đầu nối không hoàn toàn giống nhau giữa các hãng. Vì vậy, cần kiểm tra sơ đồ trên thân sản phẩm hoặc tài liệu của nhà sản xuất, không xác định chức năng của chân chỉ dựa vào vị trí.

Về kiểu lắp đặt, sản phẩm có thể là bộ nguyên khối hoặc dạng module rời. Loại module cần kết hợp đúng hạt công tắc, khung đỡ, mặt che và đế âm thuộc cùng hệ sản phẩm.

Nguyên lý hoạt động của công tắc 1 chiều

Công tắc 1 chiều hoạt động bằng cách đóng hoặc mở một đường điện:

• Trạng thái ON: Tiếp điểm đóng, mạch kín và dòng điện có thể đi đến thiết bị.
• Trạng thái OFF: Tiếp điểm mở, mạch hở và dòng điện đến thiết bị bị ngắt.

Trong mạch chiếu sáng cơ bản, công tắc được lắp nối tiếp trên dây pha L. Dây trung tính N nối trực tiếp từ nguồn đến bóng đèn. Khi tắt công tắc, đường dây pha cấp cho đèn được ngắt.

Không nên lắp công tắc trên dây trung tính N. Trường hợp này có thể làm đèn tắt nhưng phần mạch phía sau công tắc vẫn mang điện, gây nguy hiểm khi kiểm tra hoặc thay thế thiết bị.

Công tắc 1 chiều và công tắc 2 chiều khác nhau thế nào?

Hai loại công tắc có thể giống nhau về hình thức bên ngoài nhưng khác về số đầu nối, cơ chế tiếp điểm và số vị trí điều khiển.

Công tắc 1 chiều phù hợp khi chỉ cần bật hoặc tắt thiết bị tại một điểm. Nếu cần điều khiển cùng một bóng đèn từ hai vị trí, nên sử dụng một cặp công tắc 2 chiều. Bạn có thể xem thêm bài công tắc 2 chiều là gì để hiểu rõ cấu tạo và nguyên lý chuyển mạch.

Khi cần điều khiển đèn từ ba vị trí trở lên, mạch thường sử dụng hai công tắc 2 chiều ở hai đầu và thêm một hoặc nhiều công tắc trung gian ở giữa.

Cũng không nên nhầm công tắc 1 chiều với công tắc hai cực. Công tắc hai cực có nhiệm vụ đóng hoặc ngắt đồng thời hai đường dẫn, trong khi công tắc 1 chiều thông thường chỉ kiểm soát một đường điện.

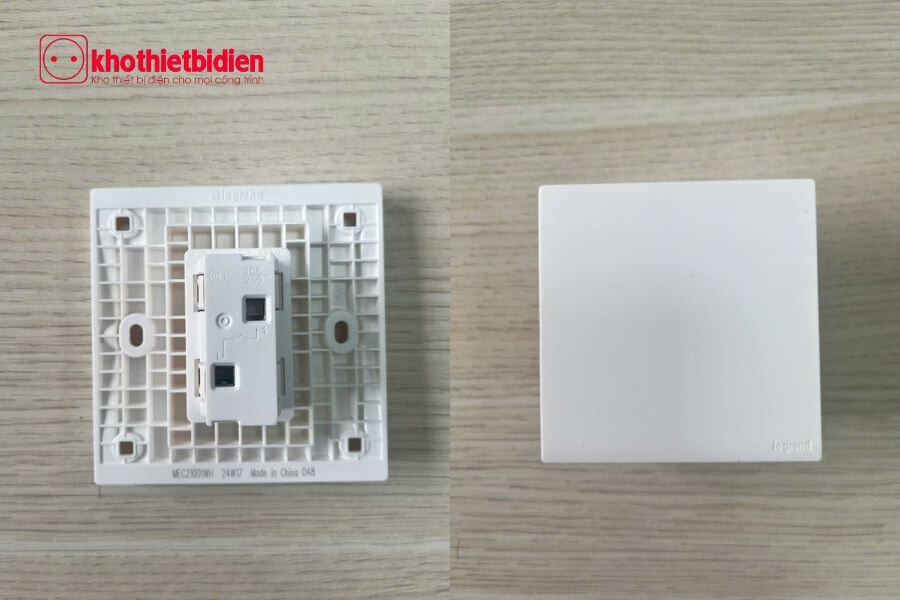

Hình ảnh mặt sau của công tắc 1 chiều và công tắc 2 chiều cho thấy sự khác biệt về số lượng và ký hiệu đầu nối.

Ứng dụng của công tắc 1 chiều

Công tắc 1 chiều phù hợp với khu vực chỉ cần một điểm điều khiển, chẳng hạn:

• Đèn phòng nhỏ, phòng làm việc hoặc phòng kho.
• Đèn nhà vệ sinh và ban công.
• Đèn sân hoặc đèn trang trí điều khiển tại một vị trí.
• Quạt hút, quạt thông gió và thiết bị có tải phù hợp.
• Một đèn hoặc nhóm đèn được thiết kế hoạt động chung.

Một công tắc có thể điều khiển nhiều bóng đèn nếu các bóng được bố trí theo đúng thiết kế và tổng tải không vượt quá thông số của công tắc, dây dẫn và thiết bị bảo vệ. Với đèn LED, cần lưu ý dòng khởi động có thể cao hơn dòng làm việc ổn định.

Cách chọn công tắc 1 chiều phù hợp

Khi lựa chọn công tắc 1 chiều, cần kiểm tra các yếu tố chính sau:

• Thông số định mức: Điện áp, dòng điện và loại tải phải phù hợp với thông số nhà sản xuất; tải chiếu sáng thường sử dụng công tắc 10A, 10AX hoặc 16AX.
• Số phím: Chọn công tắc đơn, đôi, ba hoặc bốn phím theo số mạch cần điều khiển độc lập.
• Khả năng tương thích: Hạt công tắc, khung đỡ, mặt che và đế âm phải thuộc hệ sản phẩm tương thích.
• Môi trường lắp đặt: Khu vực ẩm, nhiều bụi hoặc ngoài trời cần thiết bị và cấp bảo vệ IP phù hợp.
• Nguồn gốc sản phẩm: Ưu tiên sản phẩm có mã hàng, thông số kỹ thuật và chính sách bảo hành rõ ràng.

Không nên chọn công tắc chỉ dựa vào kiểu dáng hoặc giá bán; cần đối chiếu đồng thời loại tải và điều kiện sử dụng thực tế.

Nguyên tắc đấu công tắc 1 chiều với bóng đèn

Trong mạch cơ bản, dây pha L từ nguồn được đưa qua công tắc rồi nối đến đầu pha của bóng đèn. Dây trung tính N nối trực tiếp từ nguồn đến đầu còn lại của đèn.

Trước khi thao tác phải ngắt MCB và sử dụng thiết bị phù hợp để xác nhận mạch đã mất điện. Không chỉ dựa vào vị trí OFF của công tắc. Ký hiệu đầu nối phải được đối chiếu trên sản phẩm hoặc tài liệu kỹ thuật.

Bạn có thể xem sơ đồ và trình tự thực hiện tại bài cách đấu công tắc điện 1 chiều. Nếu không xác định được dây L, N hoặc chức năng của các đầu nối, hãy nhờ kỹ thuật viên điện thực hiện.

Câu hỏi thường gặp về công tắc 1 chiều

Công tắc 1 chiều có mấy chân đấu dây?

Công tắc 1 chiều thông thường có hai đầu nối, thường được ký hiệu L/COM và L1, số 1 hoặc mũi tên. Ký hiệu thực tế cần được kiểm tra trên từng sản phẩm.

Công tắc 2 chiều có dùng thay công tắc 1 chiều được không?

Có thể sử dụng chân COM và một trong hai chân L1 hoặc L2 để thực hiện chức năng đóng – ngắt tại một vị trí. Tuy nhiên, nếu không cần chuyển mạch, dùng đúng loại công tắc 1 chiều sẽ đơn giản và tiết kiệm hơn.

Một công tắc 1 chiều có điều khiển được nhiều bóng đèn không?

Có thể, nếu các bóng đèn được thiết kế hoạt động chung và tổng tải nằm trong giới hạn của công tắc, dây dẫn cùng thiết bị bảo vệ. Cần lưu ý đặc tính dòng khởi động của tải LED.

Công tắc 1 chiều và công tắc hai cực có giống nhau không?

Không. Công tắc 1 chiều thông thường đóng hoặc ngắt một đường điện tại một vị trí, còn công tắc hai cực đóng hoặc ngắt đồng thời hai đường dẫn. Hai khái niệm này mô tả những đặc điểm khác nhau của thiết bị.

Kết luận

Công tắc 1 chiều được dùng để điều khiển đèn hoặc thiết bị điện từ một vị trí. Loại công tắc này có cơ chế đóng – ngắt đơn giản, thường gồm hai đầu nối và phù hợp với nhiều mạch chiếu sáng dân dụng.

Khi lựa chọn, cần kiểm tra thông số định mức, loại tải, số phím, hệ mặt – đế và môi trường lắp đặt. Nếu cần điều khiển từ hai vị trí trở lên, người dùng nên chuyển sang công tắc 2 chiều hoặc kết hợp thêm công tắc trung gian theo đúng sơ đồ.
